Comment remplacer le BMS d’une batterie LiFePO4 en sécurité

1. Confirmer que le BMS doit réellement être remplacé

Une batterie qui ne charge plus ou ne fournit plus de courant peut être protégée à cause d’une cellule trop basse ou trop haute, d’une sonde ouverte, d’un événement de courant, d’un faisceau desserré ou d’un chargeur inadapté. Remplacer la carte sans comprendre le déclenchement peut masquer le vrai défaut.

Mesurez la tension totale aux cellules puis à la sortie commandée, comparez chaque groupe et contrôlez fusible, connecteurs, sondes et sertissages. Une application compatible apporte un indice, mais ne remplace pas les mesures.

Remplacez la carte seulement si elle est endommagée, incompatible ou incapable de commuter malgré des entrées valides. Fumée, odeur d’électrolyte, isolation fondue, eau ou cellule instable imposent un arrêt.

• Noter toutes les tensions avant déconnexion.
• Contrôler séparément charge et décharge sur un modèle à ports séparés.
• Inspecter les broches reculées ou corrodées.
• Arrêter devant gonflement, chaleur ou modification inconnue.

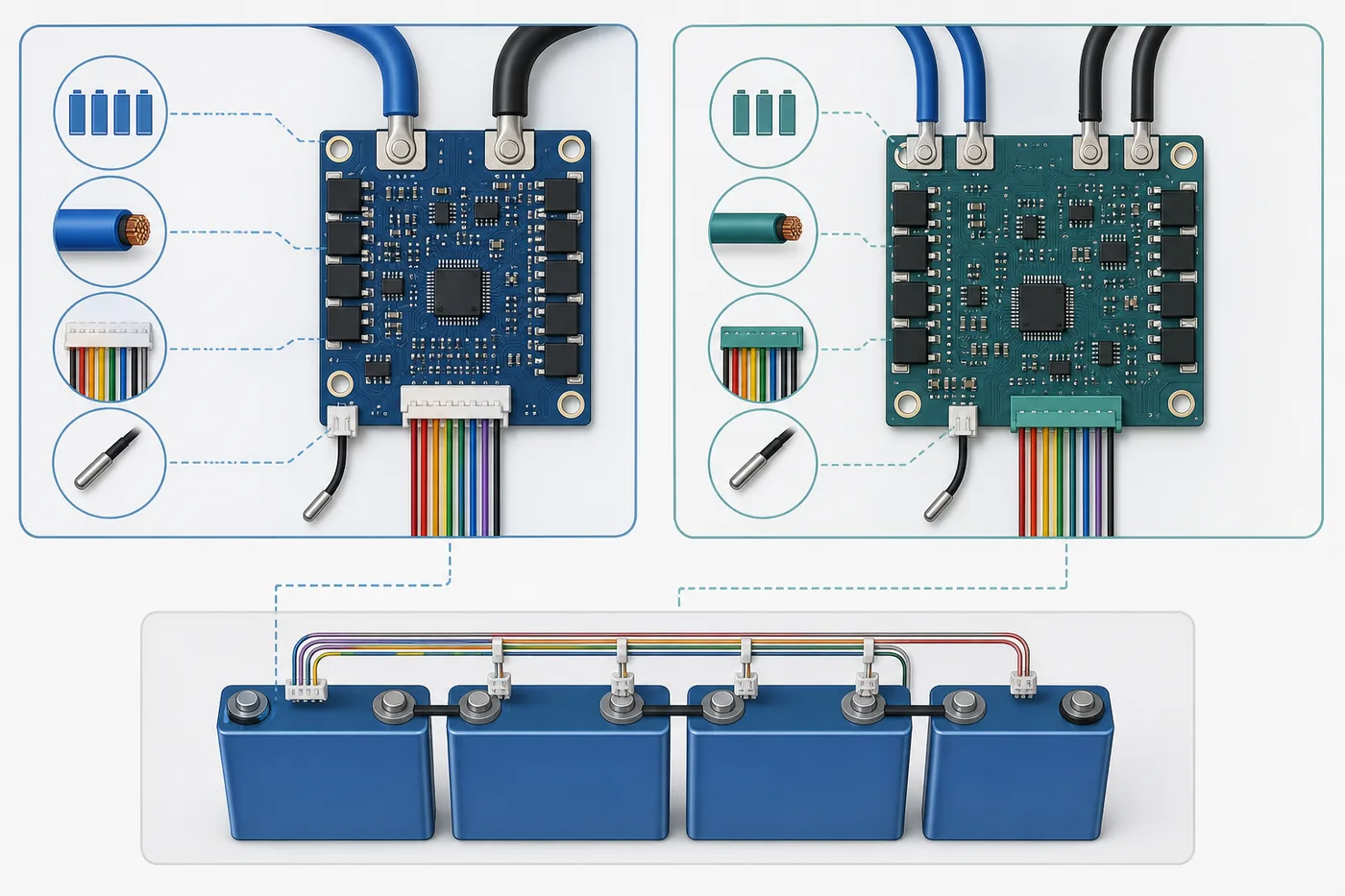

2. Choisir une carte compatible avec le pack

Le BMS doit être prévu pour LiFePO4 et pour le nombre réel de groupes en série. Un pack nominal de 38,4 V est souvent un 12S, mais l’étiquette, les mesures et le constructeur doivent le confirmer.

Le courant continu et de pointe doit rester compatible avec les cellules, barres, câbles, connecteurs et fusible. Vérifiez aussi ports communs ou séparés, brochage du faisceau, type de sondes, coupure de charge à basse température, Bluetooth, CAN ou RS485.

Deux prises identiques peuvent avoir un brochage différent. Comparez les notices des deux cartes ; sans seuils et brochage vérifiables, la nouvelle carte n’est pas un remplacement sûr.

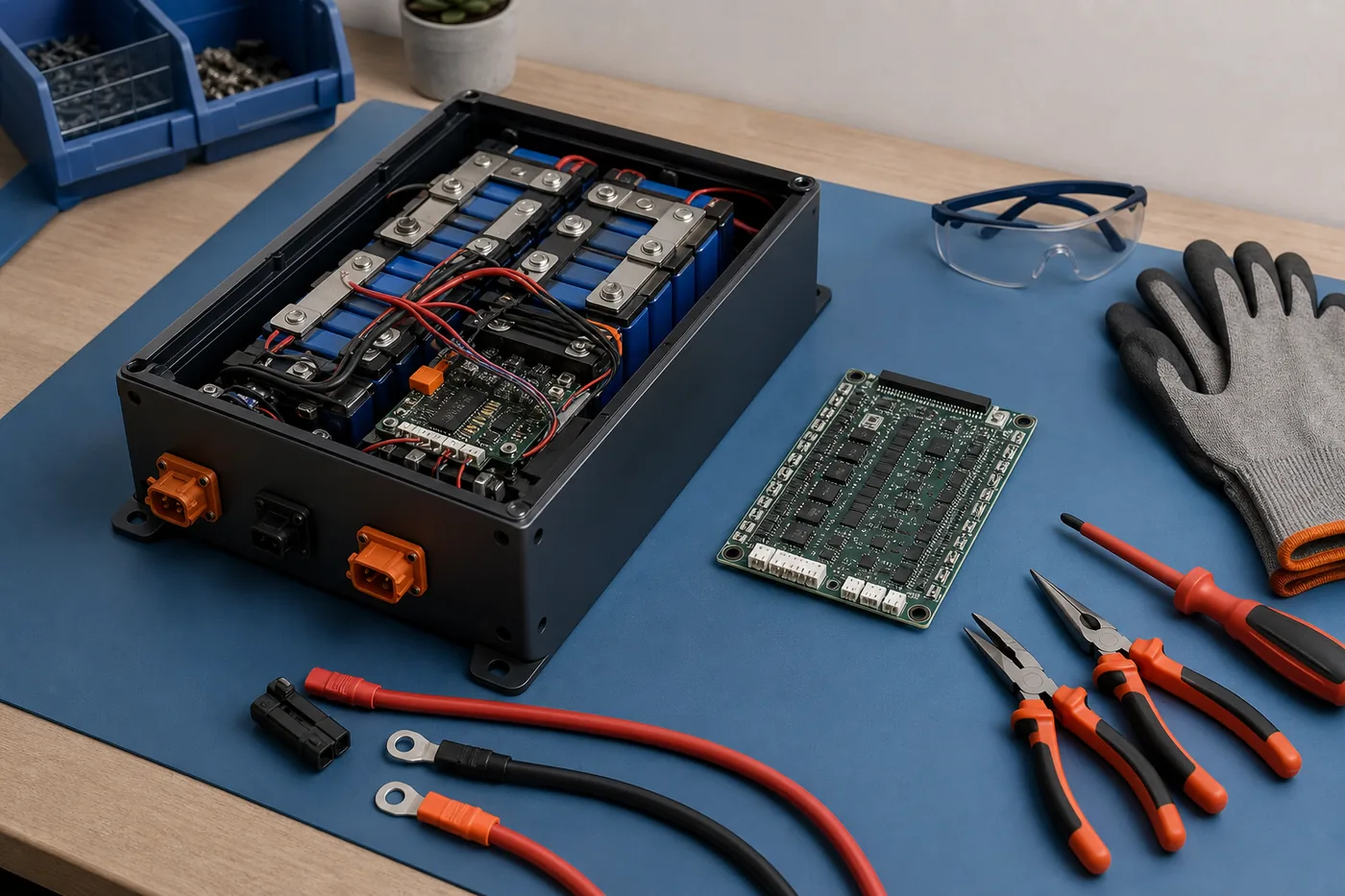

3. Isoler et documenter chaque connexion

Travaillez au sec sur une surface non conductrice, chargeur et charges physiquement débranchés. Retirez les bijoux, protégez les positifs et isolez chaque cosse libre : un pack peut fournir un courant de défaut destructeur.

Photographiez B-, P-, C-, positif, fusible, équilibrage, sondes et communications. Étiquetez les fils, notez leur section et mesurez les pas adjacents puis la tension cumulée du faisceau hors du BMS. La progression doit rester cohérente.

Ne coupez pas plusieurs conducteurs ensemble. Un pack soudé, scellé, noyé dans la résine ou muni de contacteurs non documentés exige une procédure constructeur.

• Empêcher les pointes de toucher deux broches.
• Écrire les mesures.
• Conserver isolants et vis à leur place.
• Arrêter si identité et tension se contredisent.

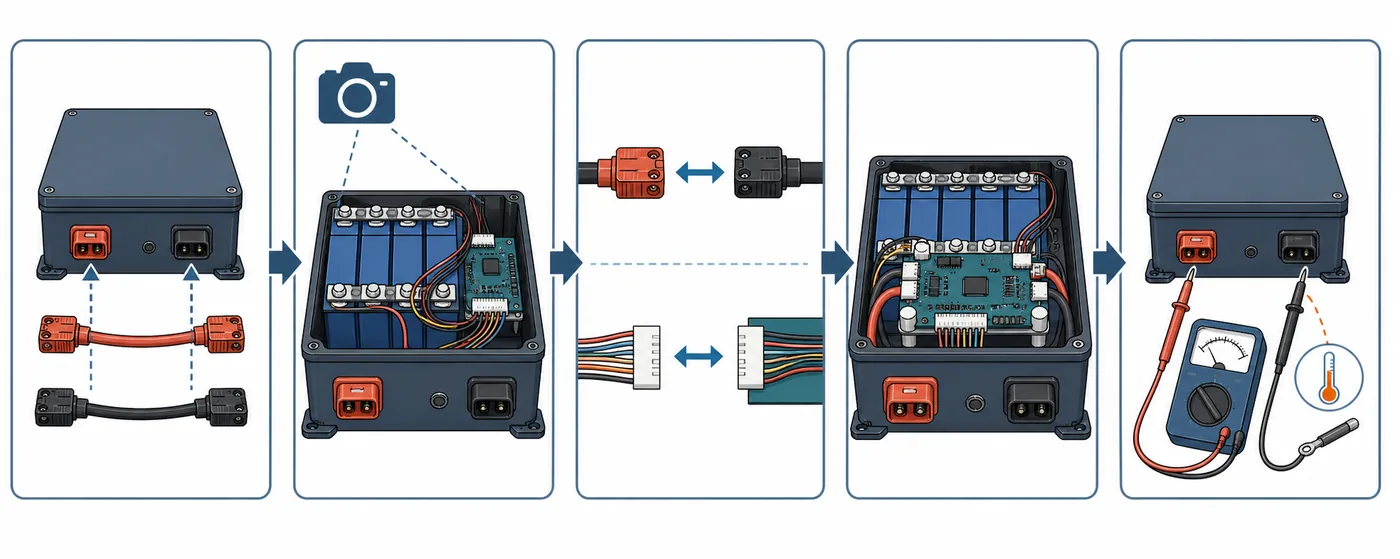

4. Suivre l’ordre documenté de déconnexion et de montage

Il n’existe pas de règle universelle disant de retirer toujours le faisceau ou B- en premier. Précharge, contacteurs et protections varient. Suivez la notice de la batterie et celle du nouveau BMS ; en cas de conflit ou d’absence de notice, n’empruntez pas la séquence d’une autre marque.

Transférez une connexion identifiée à la fois et isolez-la. Montez la carte sur le support isolant et thermique prévu, conservez ventilation et maintien des câbles, et réutilisez une sonde uniquement si son type est compatible.

Avant le branchement du faisceau, comparez sa tension totale à celle du pack, contrôlez de nouveau chaque pas et confirmez orientation et première broche. Un fil inversé ou omis peut détruire la carte.

• Ne pas se fier uniquement aux couleurs.
• Ne pas ponter B- et P-.
• Ne pas poser la carte nue sur le boîtier.
• Remplacer connecteurs et isolation endommagés.

5. Effectuer une première mise sous tension contrôlée

Gardez les charges puissantes débranchées. Mesurez la tension brute et la sortie commandée, puis vérifiez le nombre de cellules, leurs tensions, le total et les températures. Cellule absente, valeur négative ou température impossible signifie arrêt.

Utilisez uniquement la méthode de réveil et la tension prescrites. Ajoutez séparément le chargeur puis une petite charge et surveillez carte, câbles, cosses et fusible.

Refermez seulement après les mesures statiques et l’essai fonctionnel. Rétablissez isolants, cheminement, sondes, maintien et couple de serrage, puis archivez modèle, réglages, date et mesures.

6. Régler les protections sans copier des valeurs génériques

Les seuils doivent venir des cellules, du pack et des équipements réels. Ne copiez pas une capture d’un autre pack et n’élargissez pas les limites pour éviter les coupures. Surtension, sous-tension, courant, température et équilibrage doivent rester dans les limites des fabricants.

Conservez les réglages d’usine d’une pièce approuvée. Sur un pack personnalisé, documentez chaque changement et coordonnez chargeur et onduleur. La protection de charge à basse température est particulièrement importante pour LiFePO4.

Bluetooth facilite la lecture, mais ne prouve ni le câblage, ni le fusible, ni la conception thermique.

7. Savoir quand confier le pack à un professionnel

Faites intervenir un spécialiste si le pack est scellé, sous garantie, interdit de réparation, gonflé, brûlé, mouillé, soudé ou équipé de contacteurs haute tension, ou si les fils ne peuvent pas être identifiés avec certitude.

Le remplacement d’un BMS est un travail de compatibilité et de mesure, pas une copie fil à fil. La solution sûre peut être le remplacement complet de la batterie certifiée ou le service du fabricant.
