Schema di cablaggio BMS 3S: collegare B0-B3 in sicurezza

1. Leggi lo schema BMS 3S prima di toccare il connettore

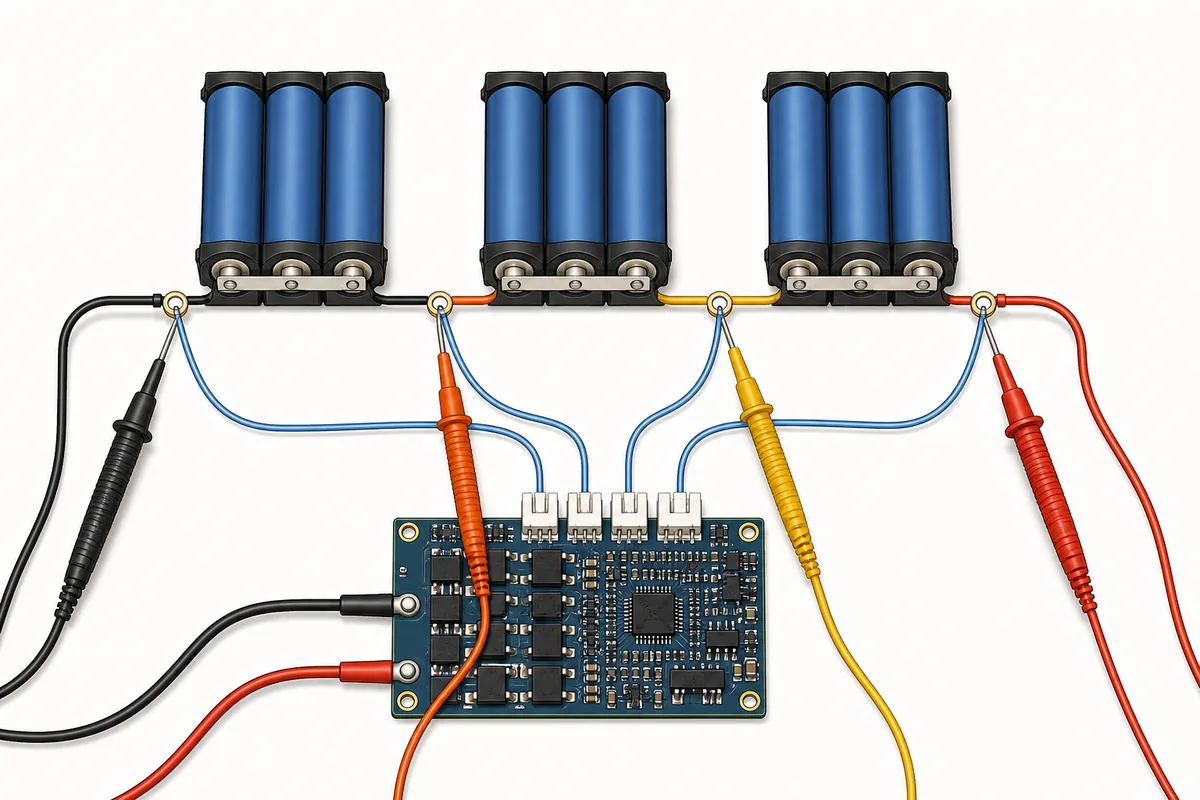

In un pacco 3S, tre gruppi di celle sono collegati in serie. Il BMS richiede un riferimento sul negativo del pacco, un punto di misura a ogni giunzione e un punto finale sul positivo. Per questo uno schema 3S tipico mostra quattro nodi cumulativi, B0-B3, anche se i gruppi in serie sono tre. Un pacco 3S2P mantiene tre posizioni in serie; ogni posizione contiene due celle o gruppi in parallelo che condividono lo stesso nodo di tensione.

Tipico non significa universale. Ordine dei connettori, sensori di temperatura, corrente di bilanciamento, terminali negativi commutati e condizioni di risveglio cambiano tra le schede. Fotografa entrambi i lati, annota il modello e confronta le serigrafie con la documentazione del produttore. Un connettore a quattro fili non è automaticamente intercambiabile con un altro connettore a quattro fili.

• Scollega caricatore e carico prima di mappare il pacco.
• Verifica che chimica e tre celle in serie siano compatibili con il BMS.
• Copri i terminali positivi esposti e rimuovi gli oggetti metallici.
• Tieni il connettore di bilanciamento scollegato durante le misure.

2. Mappa i cavi di bilanciamento B0-B3 con un multimetro

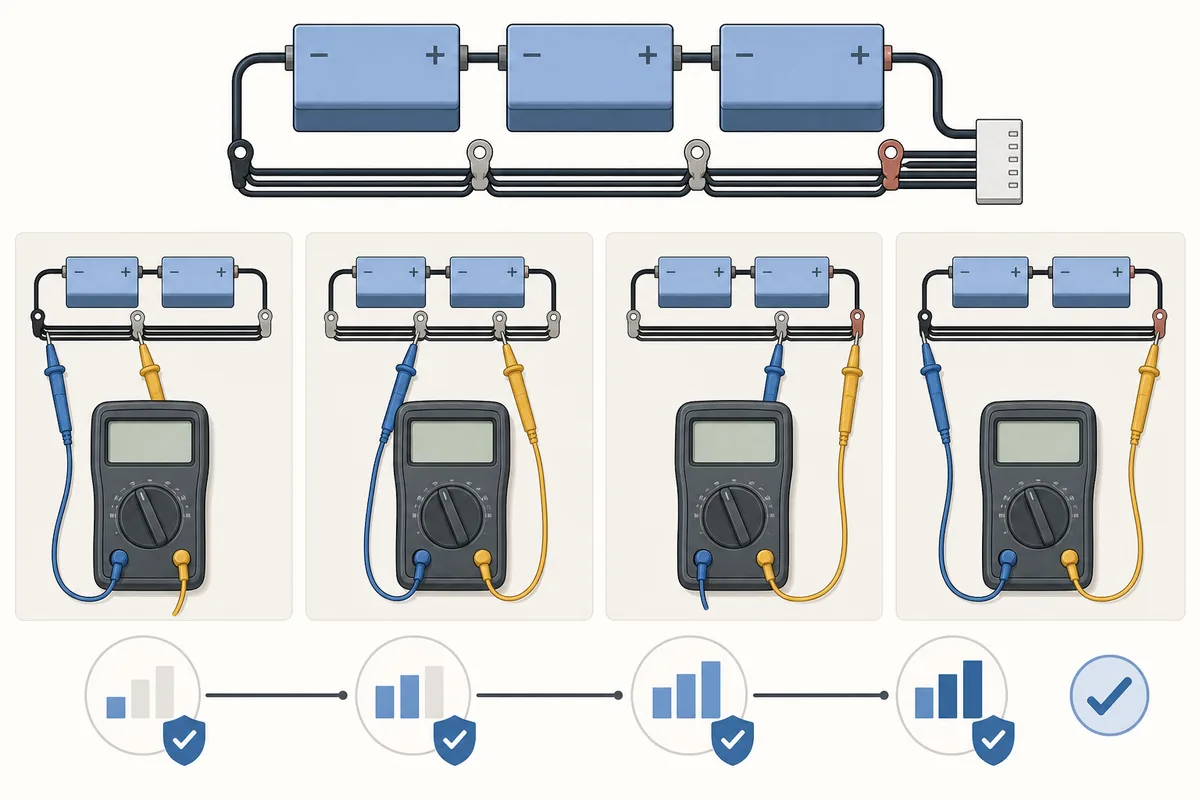

Con il cablaggio ancora scollegato dal BMS, misura i fili o i nodi fisici adiacenti nell'ordine indicato dal manuale. Una catena in serie coerente dovrebbe salire di circa una tensione di gruppo a ogni passaggio, mentre la lettura cumulativa da B0 si avvicina alla tensione totale. L'intervallo preciso dipende da chimica, stato di carica e condizioni del pacco; conta soprattutto una progressione coerente e spiegabile.

Annota le letture adiacenti e cumulative. Se un passaggio è negativo, quasi zero, vicino al doppio previsto o improvvisamente uguale a tutta la tensione del pacco, fermati. Possibili cause sono sonde invertite, una giunzione saltata, un filo interrotto, un riferimento errato o un connettore visto dal lato sbagliato. Correggi la mappa prima di inserire la spina; l'app BMS non deve scoprire un errore dopo l'accensione.

• Usa un riferimento stabile e impedisci alla punta di scivolare tra i pin.
• Segna prima i nodi fisici del pacco e poi i fili del connettore.
• Controlla chiave, numerazione dei pin e orientamento lato scheda.
• Conserva la sequenza misurata per una seconda verifica.

3. Controlla il ruolo delle porte B-, P- e C-

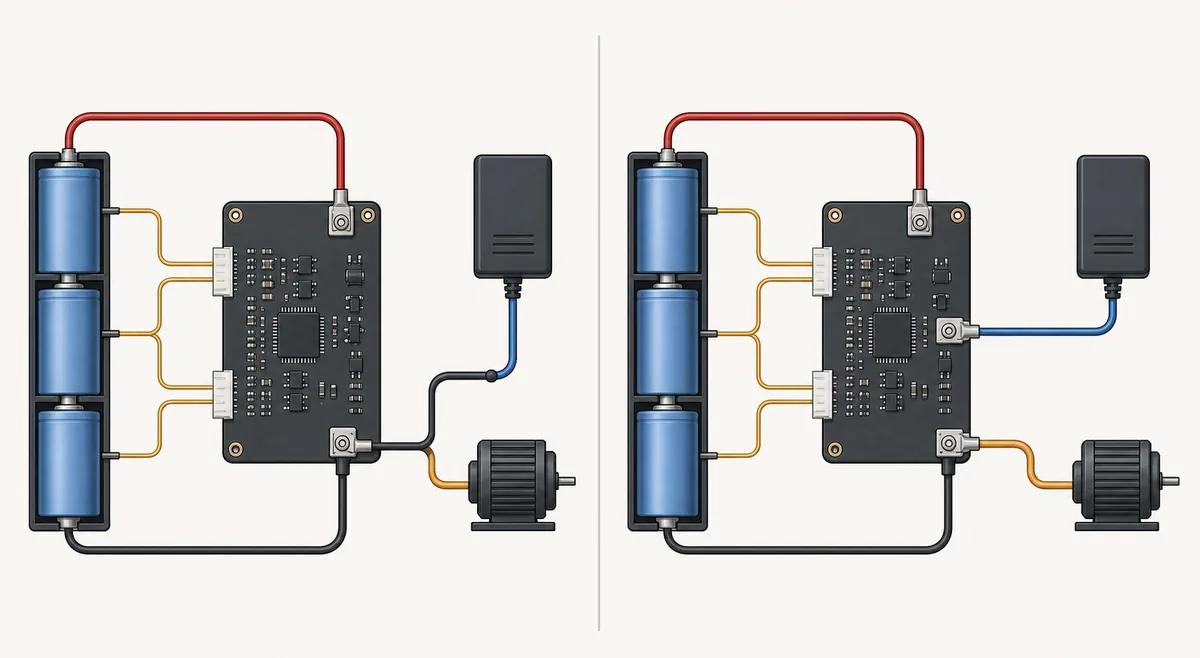

Molte schede BMS con commutazione sul lato negativo usano B- per il negativo del pacco. P- porta spesso il negativo controllato del carico. In una configurazione a porta comune, il negativo del caricatore può condividere P-; in una configurazione separata, il caricatore può usare C- mentre il carico resta su P-. Sono schemi ricorrenti, non sostituti del disegno del modello. Un'etichetta familiare può avere corrente nominale o protezione diversa.

La differenza conta nella diagnosi. Una scheda a porte separate può bloccare la scarica lasciando la carica disponibile, oppure proteggere i due percorsi in condizioni diverse. Con una porta comune lo stesso percorso commutato influenza carica e carico. Prima di accusare caricatore, motore o controller, conferma il terminale negativo previsto e lo stato di protezione documentato.

• Non ponticellare B- e P- per forzare un'uscita.
• Verifica se C- è solo per la carica e se ha una corrente inferiore.
• Scegli fusibile e cavi per corrente continua e di picco.
• Fermati se disegno e serigrafia della scheda non coincidono.

4. Confronta i limiti 3S, 3S2P e 4S

Una batteria 3S2P ha tre posizioni in serie e due celle o gruppi paralleli per posizione. Il BMS continua a leggere tre passaggi in serie, ma le celle parallele devono essere abbinate e collegate correttamente. Corrente, fusibile, cavi e gestione termica possono cambiare anche con tre serie.

Uno schema BMS 4S è collegato al tema ma diverso. Di solito mostra quattro gruppi e cinque nodi cumulativi, B0-B4. Una scheda 4S non diventa 3S lasciando un filo inutilizzato, e una scheda 3S non va su un pacco 4S. Se pacco, BMS e schema non coincidono, fermati e scegli la scheda corretta.

• Il numero di serie determina quanti passaggi cumulativi si misurano.
• Il numero di paralleli influenza corrente, capacità, abbinamento e temperatura.
• Non lasciare un cavo necessario scollegato per forzare un'altra configurazione.
• Per B-, P-, C- e cavi di bilanciamento usa la guida generale BMS.

5. Usa una checklist per la prima accensione

Prima di inserire il connettore di bilanciamento, confronta la tensione totale misurata con quella attesa per tre gruppi in serie e controlla fili, crimpature e isolamento. Segui l'ordine richiesto dalla scheda: alcuni modelli chiedono prima il negativo principale, altri una precarica o una condizione di risveglio, altri ancora sensori o comunicazione aggiuntivi. Un video di un altro marchio non sostituisce questa sequenza.

Per il primo test lascia scollegati i carichi ad alta potenza. Se il produttore lo permette, usa fusibile o limitazione di corrente e controlla l'uscita con il multimetro prima di collegare caricatore o controller. Un'app compatibile può mostrare valori plausibili, ma non dimostra che sezione dei cavi, fusibile, polarità e serraggio siano sicuri.

Fermati se il modello non è identificabile, l'isolamento è danneggiato, le celle sono gonfie, i terminali sono bruciati, una riparazione non è documentata o la tensione cambia in modo inatteso. Un pacco al litio può fornire una corrente di guasto pericolosa anche a tensione nominale contenuta.

• Controlla la polarità su pacco, BMS e terminali di uscita.
• Verifica che tutti e tre i gruppi di celle siano presenti.
• Aggiungi caricatore e carico uno alla volta per isolare il problema.
• Fermati in caso di calore, odore, rigonfiamento, fumo o letture instabili.

6. Registra i dati del modello prima del collegamento

Conserva insieme foto della scheda, mappa del connettore, misure e documento di riferimento. Annota modello BMS, chimica, serie, corrente, sensore di temperatura, porta di comunicazione e ordine di collegamento. In questo modo uno schema di collegamento BMS diventa un registro di cablaggio verificabile.

Se stai diagnosticando un pacco esistente, registra prima di modificare qualsiasi cosa: tensione totale, ogni gruppo, temperatura, stato del caricatore, stato del carico e messaggio di protezione. Non usare l'app come unico strumento. Se una misura contraddice il multimetro o il limite del produttore, tieni scollegato il cablaggio e cerca prima la causa fisica.

Prima della prima accensione, fai confrontare a una seconda persona le tue note con le sigle della scheda e con lo schema del produttore. Controlla non solo l'ordine dei cavi di bilanciamento, ma anche il ritorno negativo comune, il fusibile, la sezione dei conduttori e la distanza da parti conduttive. Indica come non verificato ogni punto sconosciuto invece di completare il cablaggio con una piedinatura presunta.

Se la scheda usa anche un sensore di temperatura o un cavo di comunicazione, annota l'orientamento del connettore e il suo stato scollegato prima della prova. Una condizione iniziale completa rende più sicura la diagnosi successiva, perché ogni modifica può essere confrontata con un punto di partenza noto.

• Salva il manuale preciso usato per decidere il cablaggio.
• Fotografa l'orientamento del connettore dal lato scheda e cablaggio.
• Scrivi i valori adiacenti e cumulativi con la data di misura.
• Annota il motivo dello stop quando manca un dato indispensabile.
