Schema di collegamento BMS 4S: come collegare e verificare ogni filo

1. Leggi lo schema di collegamento BMS 4S prima di toccare il connettore

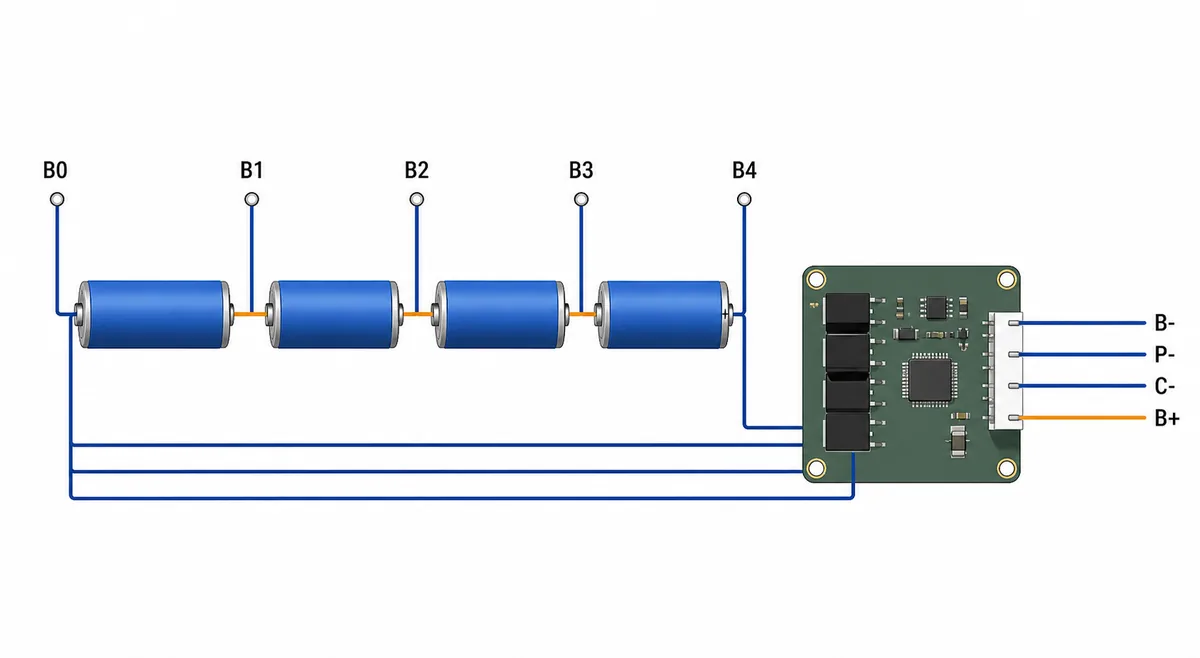

In un pacco 4S, quattro gruppi di celle sono collegati in serie. Il BMS ha bisogno di un riferimento sul negativo del pacco e di un punto di rilevamento a ogni giunzione, fino al positivo. Per questo uno schema tipico mostra cinque nodi di bilanciamento, da B0 a B4, anche se il pacco contiene quattro gruppi in serie. Un pacco 4S2P ha comunque quattro posizioni in serie; ogni posizione contiene semplicemente due celle o gruppi paralleli che condividono lo stesso nodo di tensione.

La parola tipico è importante. L'ordine dei pin, i pin del sensore di temperatura, la corrente di bilanciamento, i terminali negativi commutati e le regole di attivazione cambiano da una scheda all'altra. Fotografa il fronte e il retro della scheda, annota il modello e confronta le marcature con la documentazione del produttore. Non dare per scontato che un connettore a cinque fili sia intercambiabile con un altro e non usare un disegno di marketplace come riferimento definitivo.

• Scollega caricatore e carico prima di mappare il pacco.
• Verifica che il BMS sia adatto alla chimica e al conteggio di quattro celle in serie.
• Copri i terminali positivi esposti e rimuovi gioielli o oggetti metallici.
• Tieni il connettore di bilanciamento scollegato mentre misuri la sequenza.

2. Collega i fili di bilanciamento B0-B4 seguendo una sequenza misurata

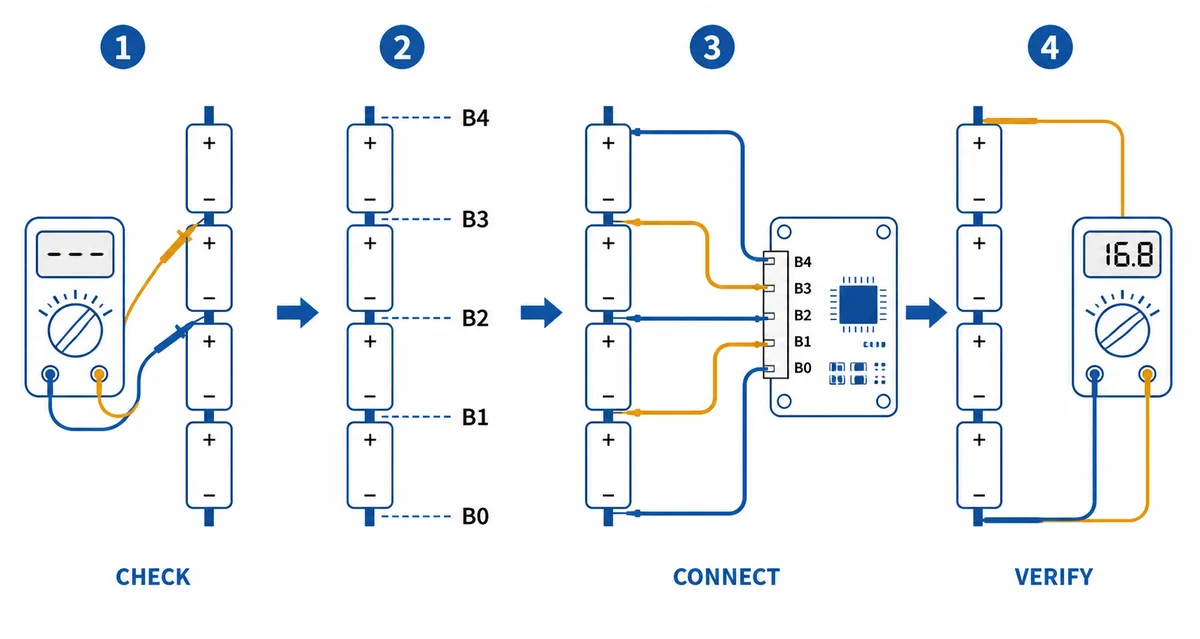

Con il cablaggio ancora scollegato dal BMS, misura tra i fili o i nodi di rilevamento adiacenti nell'ordine indicato dal manuale. Una mappa in serie corretta dovrebbe aumentare di circa una tensione di gruppo a ogni passaggio, mentre la lettura cumulativa da B0 dovrebbe avvicinarsi alla tensione totale del pacco. Il valore accettabile dipende da chimica, stato di carica e condizioni del pacco: il controllo principale è una progressione coerente e spiegabile, non un numero magico.

Annota sia le letture adiacenti sia quelle cumulative. Se un passaggio è negativo, quasi zero, circa il doppio del previsto o improvvisamente uguale alla tensione dell'intero pacco, fermati. Le cause probabili includono puntali invertiti, una giunzione saltata, un filo interrotto, un riferimento errato o un connettore visto dal lato sbagliato. Correggi la mappa prima di inserire il connettore; non usare l'app BMS per scoprire un errore di cablaggio dopo aver alimentato la scheda.

• Usa un riferimento stabile sul multimetro e impedisci al puntale di scivolare tra pin adiacenti.
• Etichetta i nodi fisici del pacco prima di etichettare i fili del connettore.
• Controlla la guida del connettore, la numerazione dei pin e l'orientamento dal lato della scheda.
• Registra la sequenza misurata così che una seconda persona possa esaminarla.

3. Identifica B-, P- e C- prima di collegare i cavi di potenza

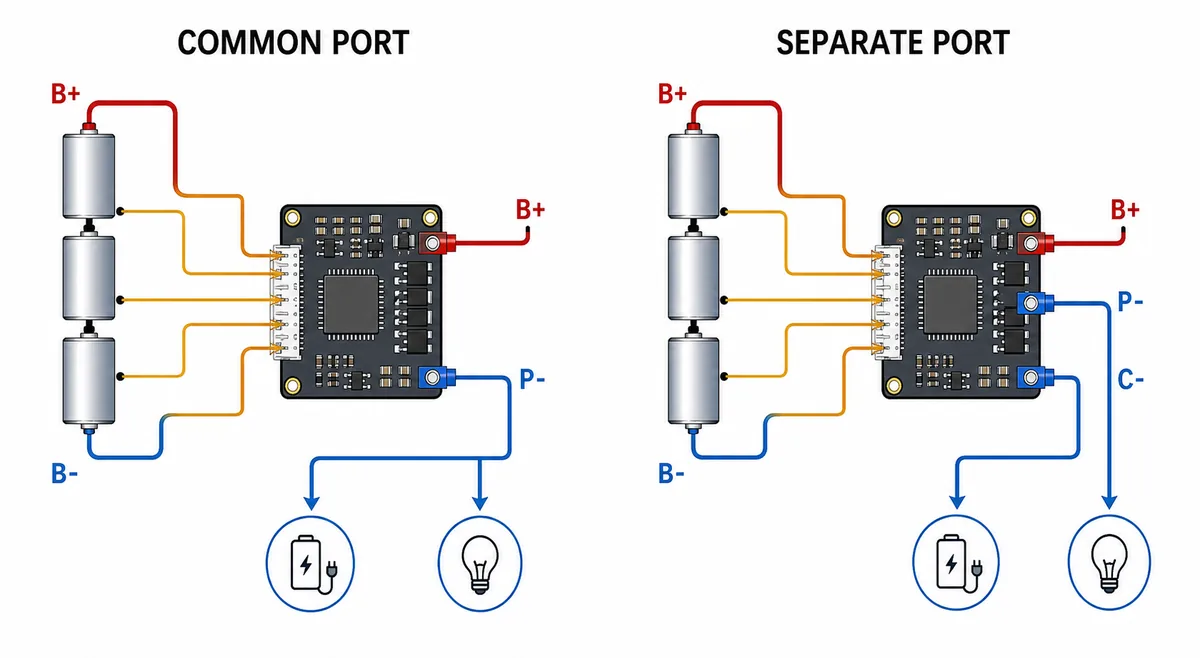

Molte schede BMS a commutazione sul lato negativo usano B- per il collegamento al negativo del pacco. P- porta spesso il percorso negativo controllato del carico. In una scheda a porta comune, il negativo del caricatore può condividere P-. In una scheda a porte separate, il caricatore può usare C-, mentre il carico resta su P-. Sono schemi ricorrenti, non un sostituto del disegno del modello. Un'etichetta familiare può comunque avere una corrente nominale o un comportamento di protezione diverso.

La distinzione è importante nella diagnosi. Una scheda a porte separate può bloccare la scarica lasciando attivo il percorso di carica, oppure può proteggere i due percorsi in condizioni differenti. Una scheda a porta comune può fare in modo che lo stesso percorso commutato influenzi carica e scarica. Prima di dare la colpa a inverter, controller del motore o caricatore, verifica quale terminale negativo richiede la scheda e se la porta è abilitata dallo stato di protezione documentato.

• Non ponticellare B- e P- per forzare un'uscita.
• Controlla se C- è solo per la carica e se ha una corrente nominale inferiore.
• Usa fusibile e sezione del cavo adeguati alla corrente continua e di spunto effettiva.
• Fermati se il disegno e le etichette serigrafate sulla scheda non coincidono.

4. Verifica un pacco 4S prima della prima accensione

Prima di inserire il connettore di bilanciamento, confronta la tensione totale misurata con quella prevista per quattro celle in serie e controlla ogni cavo per fili scoperti, crimpature allentate o isolamento danneggiato. Segui l'ordine richiesto dalla scheda: alcuni modelli indicano prima il negativo principale, altri richiedono una condizione di precarica o risveglio, mentre altri includono collegamenti per temperatura o comunicazione. Un video di un'altra marca non può sostituire quell'ordine.

Per il primo test, tieni scollegati i carichi ad alta potenza. Se il produttore lo consente, usa un fusibile appropriato o una configurazione a corrente limitata e verifica con il multimetro l'uscita prevista prima di collegare caricatore o inverter. Un'app di monitoraggio compatibile può aiutare a confermare tensioni delle celle e temperature plausibili, ma ciò che vedi nel software non dimostra che sezione del cavo, fusibile, polarità o serraggio dei terminali siano sicuri.

• Controlla la polarità sul pacco, sul BMS e sui terminali di uscita.
• Verifica che siano presenti tutti e quattro i gruppi di celle.
• Aggiungi caricatore e carico uno alla volta, così un guasto avrà una causa chiara.
• Fermati in presenza di calore insolito, odore, rigonfiamento, fumo o letture che cambiano rapidamente.

5. Mantieni gli esempi 4S2P e 3S entro il loro limite

Una batteria 4S2P ha quattro posizioni in serie e due celle o gruppi paralleli in ogni posizione. Il BMS continua a leggere quattro passaggi in serie, ma le celle parallele devono essere abbinate e collegate correttamente prima di considerare pronto il cablaggio. Corrente, fusibile, cavo e progetto termico possono cambiare anche se il numero di serie resta quattro. Tratta 4S2P come un esempio di configurazione, non come il permesso di usare una scheda dalla corrente nominale sconosciuta.

Uno schema BMS 3S è collegato allo stesso tema, ma riguarda un diverso numero di celle in serie. Di norma mappa tre gruppi e quattro nodi di rilevamento, non quattro gruppi e cinque nodi. Una scheda 3S non diventa 4S lasciando inutilizzato un filo. Se pacco, valore del BMS e schema non coincidono, fermati e scegli la scheda corretta invece di improvvisare un connettore.

• Il numero di serie determina il numero dei passaggi di rilevamento cumulativi.
• Il numero in parallelo influisce su corrente, capacità, abbinamento e gestione termica.
• Non lasciare inutilizzato un filo di bilanciamento richiesto per forzare un altro numero di serie.
• Usa la guida generale al cablaggio BMS per il contesto su B-, P-, C- e fili di bilanciamento.

6. Fermati quando schema e misure non coincidono

Non continuare il cablaggio quando non puoi identificare il modello, il pacco ha isolamento danneggiato, ci sono celle gonfie, terminali bruciati, una riparazione precedente senza documentazione o una tensione che cambia in modo inatteso. Un pacco al litio può fornire una corrente di guasto distruttiva anche quando la tensione nominale sembra modesta. Metti il pacco in una condizione sicura e chiedi aiuto a un tecnico qualificato o al produttore quando le prove sono incomplete.

Un buon schema di collegamento BMS 4S riduce le supposizioni, ma non elimina la necessità del manuale esatto e di un multimetro. Conserva insieme foto della scheda, mappa del connettore, letture e documento di riferimento. Se non puoi spiegare ogni collegamento prima di applicare alimentazione, lascia scollegato il cablaggio.
