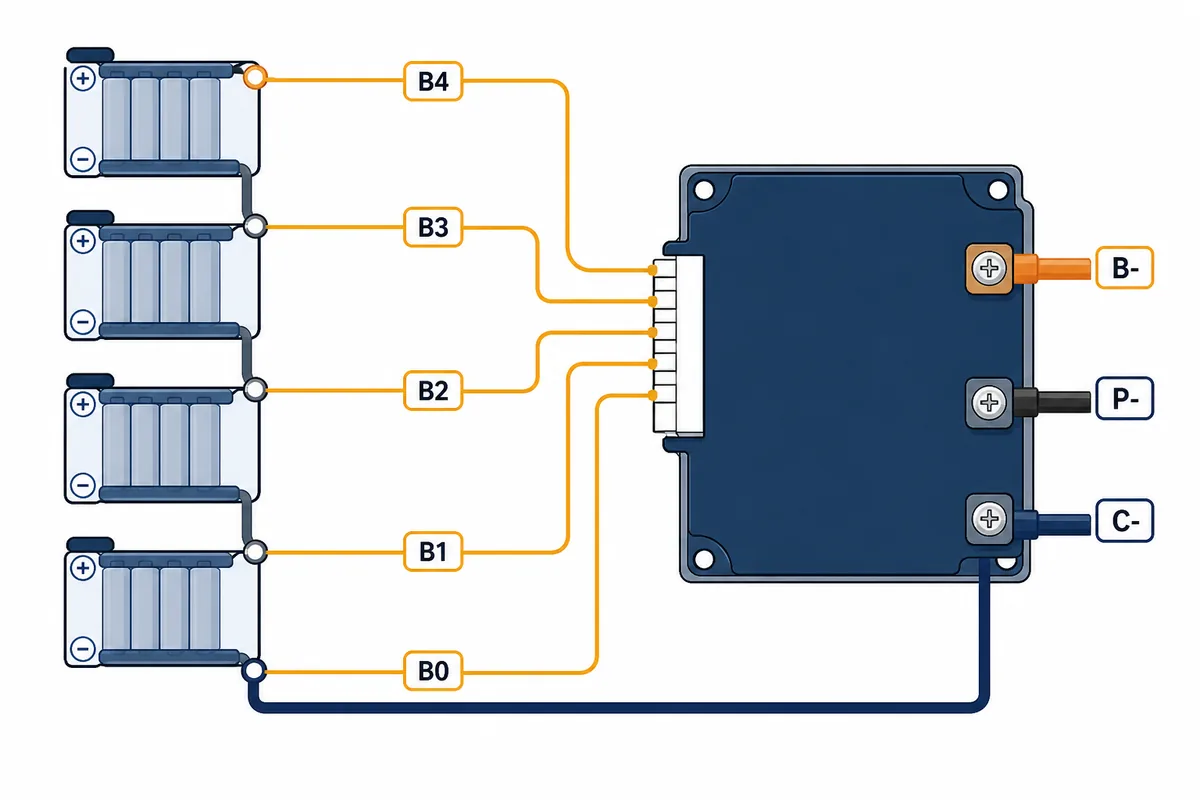

1. Comece pelo diagrama exato de ligação do Daly BMS
A DALY oferece BMS padrão, inteligente, de alta corrente, com balanceamento ativo e outras variantes. A disposição dos conectores, o soquete do sensor de temperatura, a porta de comunicação, o método de ativação e o caminho de comutação negativo podem mudar mesmo quando a placa parece igual. Registre o código do modelo, a química, a quantidade nominal de grupos em série, a corrente e a chave do conector. Fotografe os dois lados da placa antes de remover qualquer fio.
Um diagrama genérico ajuda a entender o vocabulário, mas não prova que uma placa DALY específica usa a mesma ordem de balanceamento. Não copie uma tabela de cores de outro vendedor. Compare a serigrafia da placa, o documento do modelo e os nós físicos da bateria. Se algum deles divergir, mantenha o chicote desconectado até identificar o modelo.
- Confirme a química LiFePO4 ou outra química e a quantidade exata de grupos em série antes da ligação.
- Registre o número do modelo, a chave do conector, os soquetes dos sensores e as portas de comunicação.
- Desconecte carregador e carga, cubra terminais expostos e retire objetos metálicos das mãos.
- Considere o desenho oficial da DALY como autoridade final para a ordem dos pinos e a sequência de energização.
| Elemento do diagrama | Significado típico | O que verificar |
|---|---|---|
| Quantidade de grupos em série | Número de grupos de células em série | Química, tensão nominal e capacidade da placa |
| B0 | Referência de medição do polo negativo do conjunto | Continuidade até o nó negativo correto |
| B1 e acima | Pontos cumulativos de medição entre grupos | Uma sequência de tensão crescente e coerente |
| B- | Referência de potência negativa da bateria | Terminal exato da placa e caminho de corrente |
| P- / C- | Negativos controlados da carga ou do carregador | Topologia de porta comum ou separada no manual |

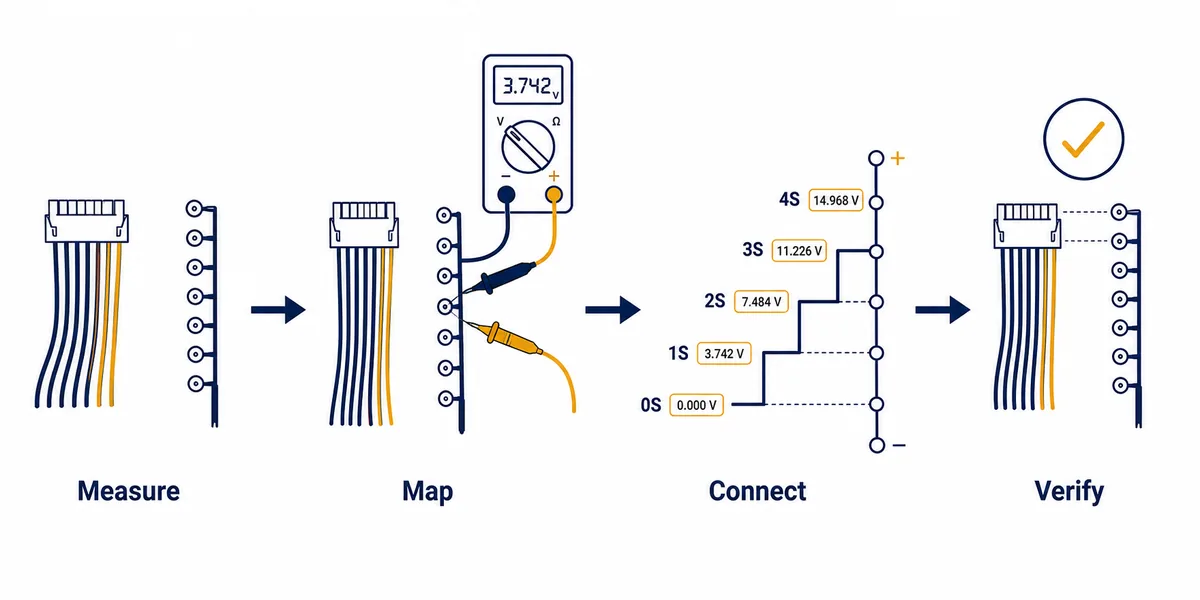

2. Mapeie os fios de balanceamento antes de encaixar o chicote
Com o conector de balanceamento desligado do BMS, identifique primeiro os nós físicos da bateria. Em um exemplo de quatro grupos em série, a referência costuma ser o negativo do conjunto; os pontos seguintes são as junções entre grupos, terminando no positivo do conjunto. Meça os nós adjacentes e registre também as leituras acumuladas a partir da referência. A tensão exata depende da química e do estado de carga; o sinal de segurança é uma progressão coerente e explicável.
Um resultado incorreto é uma evidência útil, não um motivo para forçar o conector. Um intervalo negativo pode indicar pontas invertidas ou referência errada. Um intervalo próximo de zero pode indicar nó duplicado, fio aberto ou mau contato. Um valor próximo de duas tensões de grupo pode indicar que uma junção foi pulada. Se um pino mostrar a tensão total do conjunto onde isso não deveria ocorrer, pare e remapeie a orientação do conector.
- Identifique os nós da bateria antes de identificar as cores dos fios; a vista do conector pode estar espelhada.
- Use uma referência estável no multímetro e evite encostar as pontas em dois pinos vizinhos.
- Anote as leituras adjacentes e acumuladas para que outra pessoa possa revisá-las.
- Não use o aplicativo BAT BMS para descobrir um erro de ligação depois que a placa já foi energizada.
| Resultado do multímetro | Possível significado | Decisão |
|---|---|---|
| Intervalos positivos consistentes | O mapa em série pode estar coerente | Compare com o documento exato da DALY antes de ligar |
| Intervalo negativo | Problema de polaridade, pontas ou ordem dos fios | Pare e identifique o nó de referência |
| Intervalo próximo de zero | Junção duplicada, fio aberto ou mau contato | Inspecione a conexão da célula e o chicote |
| Cerca de duas células em série | Uma junção pode ter sido pulada | Remapeie os nós físicos |
| Tensão total no pino errado | Erro de orientação ou mapeamento | Não insira o conector de balanceamento |

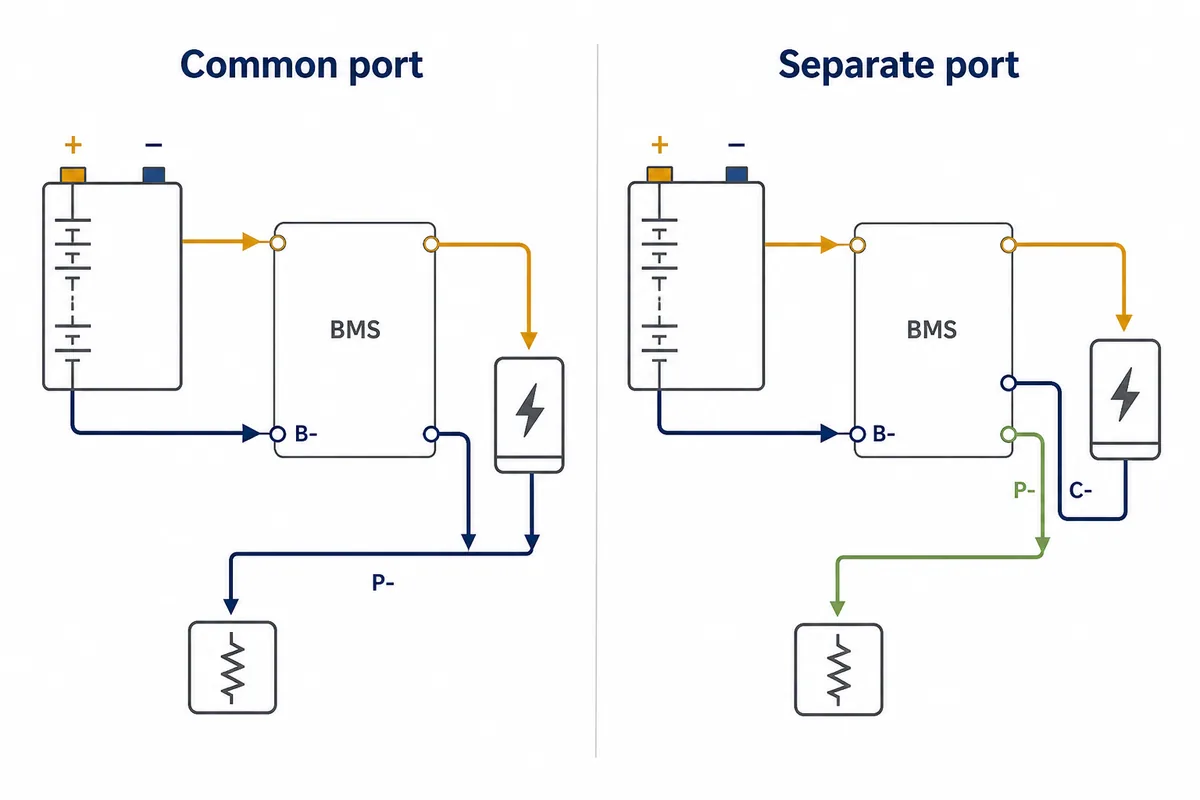

3. Confirme as funções das portas B-, P- e C-
Muitas placas BMS de comutação no lado negativo usam B- para a conexão negativa do conjunto. P- costuma conduzir o negativo controlado da carga. Em uma topologia de porta comum, o negativo do carregador pode compartilhar P-. Em uma topologia de porta separada, o negativo do carregador pode usar C-, enquanto a carga permanece em P-. Esses são padrões recorrentes, não uma autorização para unir terminais ou presumir que todo modelo Daly tenha a mesma corrente nominal.
Erros de porta podem parecer uma bateria sem energia. Uma placa pode bloquear a descarga enquanto permite o carregamento, ou pode exigir uma condição de ativação documentada antes que P- fique ativo. Antes de culpar o carregador, inversor ou controlador do motor, confirme o terminal negativo esperado, o estado de proteção, a bitola do cabo e os fusíveis. Nunca ignore a proteção unindo B- e P-.
- Trate B-, P- e C- como terminais definidos pelo modelo, não como códigos universais de cor.
- Verifique se C- é apenas de carga e se sua corrente nominal é menor.
- Use fusível e bitola de cabo compatíveis com a corrente contínua e de pico.
- Pare se o manual, a serigrafia e o caminho medido não concordarem.
| Projeto | Negativo do carregador | Negativo da carga | Verificação principal |
|---|---|---|---|
| Porta comum | Frequentemente P- | Frequentemente P- | Um caminho controlado compartilhado e sua corrente nominal |
| Porta separada | Frequentemente C- | Frequentemente P- | Corrente da porta de carga e regras de proteção |
| Modelo desconhecido | Não adivinhe | Não adivinhe | Encontre o manual exato da DALY ou pare |
4. Siga a ordem de conexão documentada pela DALY
Depois de confirmar o mapa dos nós, siga a ordem exata de conexão indicada para a placa. Alguns modelos exigem o negativo principal da bateria primeiro; outros especificam uma sequência para o conector de balanceamento e alguns acrescentam sensor de temperatura, cabo de comunicação ou condição de pré-carga. Um vídeo de outra família Daly pode ajudar na orientação, mas não substitui o manual da placa que está em suas mãos.
No primeiro teste, desconecte cargas de alta potência e mantenha a área de trabalho livre. Se o fabricante permitir, use um fusível adequado ou uma configuração com corrente limitada e verifique com o multímetro a tensão do conjunto e da saída antes de conectar carregador ou inversor. Uma leitura Bluetooth pode mostrar valores plausíveis no aplicativo, mas não prova que a polaridade, a bitola, o fusível ou o torque dos terminais estão seguros.
- Confira a polaridade na bateria, no BMS e nos terminais de saída antes de aplicar energia.
- Conecte carregador e carga um de cada vez para que uma falha tenha uma causa clara.
- Confirme que todos os grupos de células esperados aparecem no monitoramento.
- Pare diante de calor, cheiro, inchaço, fumaça ou uma leitura que muda rapidamente.
5. Lide com menos células, exemplos 4S e variantes de modelo
As pesquisas por diagrama de ligação do Daly BMS frequentemente incluem 4S, 10S, 13S, 60 A ou um modelo específico da série J. Mantenha a quantidade de grupos em série separada da corrente nominal. Um conjunto 4S tem quatro posições em série; um conjunto 4S2P continua tendo quatro etapas de medição, mas a capacidade, o casamento das células, o projeto térmico e a corrente mudam. Uma placa 10S ou 13S precisa de outra fronteira de medição e não deve ser tratada como uma versão mais longa de um chicote 4S.
Alguns modelos Daly aceitam uma quantidade menor de células ou uma sequência específica documentada, enquanto outros não. Deixar um fio de balanceamento sem uso porque uma publicação de fórum diz que está tudo bem pode gerar leituras faltantes ou incorretas. Use o manual do modelo para decidir se uma quantidade reduzida de grupos em série é suportada.
- A quantidade de grupos em série define a fronteira acumulada de medição.
- A quantidade em paralelo afeta capacidade, corrente, compatibilidade e comportamento térmico.
- Rótulos de corrente como 60 A não identificam a sequência correta de balanceamento.
- O número de modelo da série J deve ser comparado ao próprio desenho e à vista do conector.
| Pesquisa | Melhor uso nesta página | Por que não é uma página separada aqui |
|---|---|---|
| Diagrama Daly BMS 60 A | Exemplo específico e alerta de modelo | A corrente nominal sozinha não define a ligação |
| Ligação do manual Daly J13G3 / LE21 | Consulta do manual e orientação do conector | A revisão exata ainda controla o pinout |
| Daly BMS para menos células | Aviso sobre casos de borda | Somente uma configuração reduzida aprovada é segura |
| Ligação BMS 4S ou 10S | Comparação da quantidade em série | Use a página ou placa que corresponde à contagem real |
6. Pare quando o diagrama ou as medições não coincidirem
Não continue quando o modelo da placa não puder ser identificado, o conjunto tiver isolamento danificado, uma célula estiver inchada, os terminais estiverem queimados, houver um reparo anterior sem documentação ou a tensão mudar de forma inesperada. Baterias de lítio podem entregar uma corrente de falha destrutiva mesmo quando a tensão nominal parece moderada. Coloque o conjunto em uma condição segura e procure o fabricante ou um técnico qualificado quando as evidências estiverem incompletas.
Um bom diagrama de ligação do Daly BMS reduz as suposições; ele não elimina a necessidade de um manual exato, um multímetro e uma primeira energização controlada. Mantenha a foto da placa, o mapa do conector, as leituras e o documento de origem juntos. Se não puder explicar cada conexão antes de aplicar energia, mantenha o chicote desconectado.
- Pare diante de identidade desconhecida do modelo, isolamento danificado ou reparos sem explicação.
- Não ignore a proteção do BMS para forçar uma saída.
- Trate inchaço, calor, fumaça e cheiro como motivos para isolar a bateria.
- Procure ajuda qualificada quando as evidências da ligação estiverem incompletas.
Perguntas frequentes sobre a ligação do Daly BMS
Todo diagrama de ligação do Daly BMS é intercambiável?
Não. A DALY tem várias famílias de BMS, químicas, quantidades de grupos em série, correntes nominais e disposições de conectores. Trate o manual do modelo e as marcações da placa como autoridade final, mesmo quando dois chicotes têm o mesmo número de fios.
Posso ligar um Daly BMS apenas pelas cores dos fios?
Não. As cores podem mudar entre fornecedores, revisões ou vistas do conector. Mapeie os nós físicos da bateria, meça a sequência de balanceamento com o chicote desconectado e compare o resultado com o diagrama exato da placa.
O que significam B-, P- e C- em um Daly BMS?
B- normalmente identifica a conexão negativa da bateria. P- costuma conduzir o negativo controlado da carga, enquanto C- pode ser o caminho negativo do carregador em uma topologia de porta separada. O uso e a corrente exatos continuam sendo específicos do modelo; nunca una terminais para ignorar a proteção.
Quantos fios de balanceamento um Daly BMS precisa?
A quantidade segue o número de grupos em série suportado e o projeto de medição da placa. Um exemplo de quatro grupos costuma ter cinco nós acumulados, frequentemente descritos como B0 a B4, mas a embalagem e as marcações do conector devem ser conferidas no manual exato.
Posso usar um Daly BMS com menos células do que o conector suporta?
Somente quando a documentação do modelo exato declarar explicitamente essa quantidade e a ordem de conexão. Não deixe um fio sem uso porque um diagrama de fórum diz que é permitido; nós de medição ausentes podem gerar leituras incorretas e comportamento inseguro da proteção.
Por que um Daly BMS recém-ligado não mostra saída?
As causas possíveis incluem sequência de balanceamento errada, ordem de conexão incorreta, proteção ativa contra subtensão ou sobrecorrente, condição de ativação ausente, fio aberto ou falha real da placa. Reavalie o mapa medido e o procedimento específico de recuperação; não una B- e P- para forçar a saída.
