1. Mit dem exakten BMS-Schaltplan beginnen
Allgemeine Suchergebnisse erklären Begriffe, nicht den Anschluss deiner Platine. Fotografiere beide Seiten und notiere Modell, Aufdrucke, Steckercodierung und Pinzahl. Selbst Platinen für dieselbe Zellzahl können anders belegt sein.
Kabelfarben sind kein Beweis. Reparaturen und Händlerkabel können abweichen. Prüfe Beschriftung, Durchgang und Spannung.
- Ladegerät und Last trennen.
- Offene Pluspole abdecken.
- Serienzellzahl mit dem BMS abgleichen.
- Balancerstecker während der Messung ausgesteckt lassen.
| Klemme | Typische Aufgabe | Prüfung |
|---|---|---|
| B- | Packminus | Anleitung und Durchgang |
| P- | Gesteuerter Lastpfad | Gemeinsamer Port? |
| C- | Getrennter Lademinus | Vorhanden und zulässig? |
| B0/B1... | Zellgruppenmessung | Pin 1 und Spannungsanstieg |
| B+ | Oft direkter Pluspfad | Sicherung und Plan |

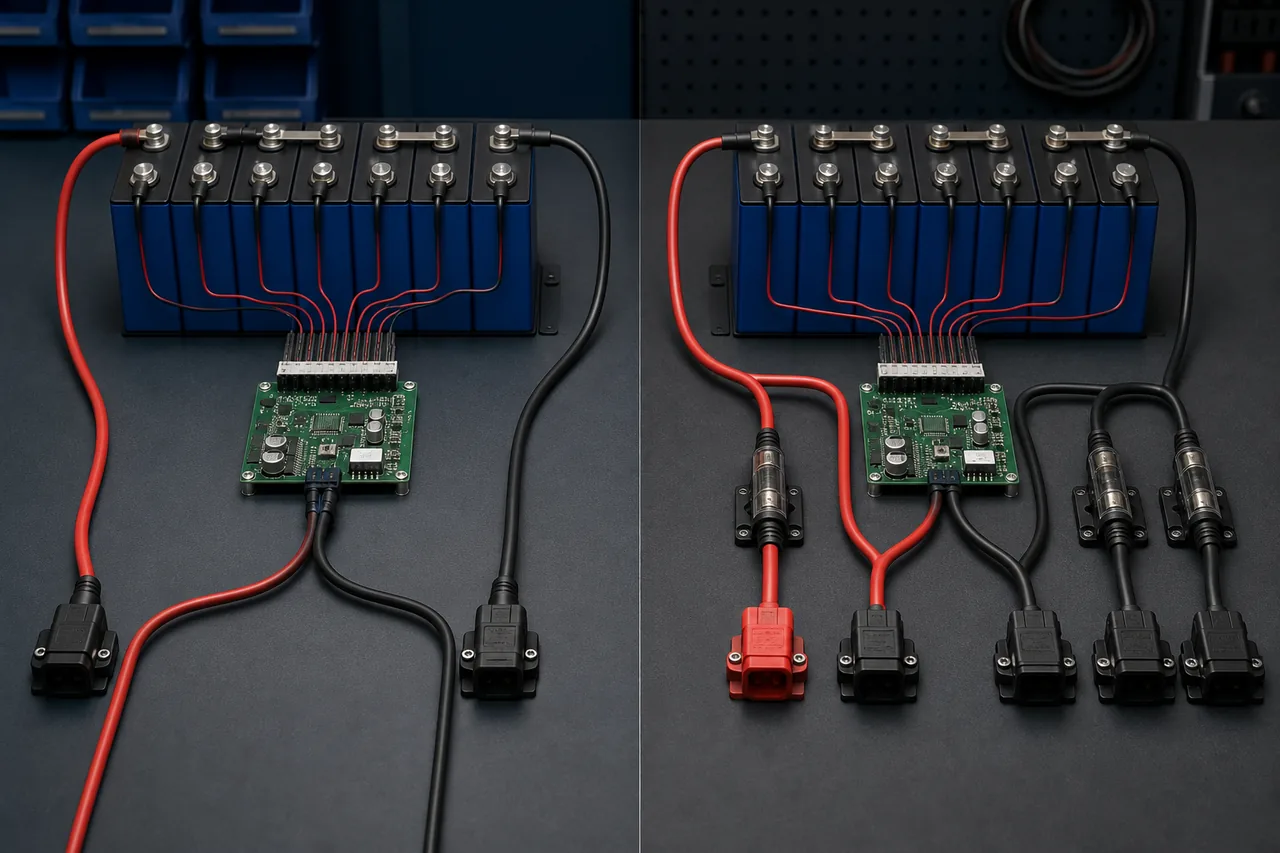

2. Gemeinsamer und getrennter Port
Bei Common-Port-BMS teilen Ladegerät und Last meist P-. Bei Separate-Port-BMS nutzt das Ladegerät oft C-, die Last P-. Das sind Muster, keine universelle Anschlussfreigabe.
Die Topologie beeinflusst die Fehlersuche: Laden kann funktionieren, obwohl Entladen gesperrt ist. Vor dem Tausch von Ladegerät oder Wechselrichter zuerst den Porttyp prüfen.
| Bauart | Ladegerät - | Last - | Prüfpunkt |
|---|---|---|---|
| Common Port | Meist P- | Meist P- | Gemeinsamer Strompfad |
| Separate Port | Oft C- | Meist P- | Eigene Ladegrenze |
| Unbekannt | Nicht raten | Nicht raten | Anleitung suchen |
3. Balancerkabel Schritt für Schritt prüfen
Der Kabelbaum erfasst jede Zellgruppe. Typisch beginnt er am Minusbezug und addiert mit jedem Draht eine Zellspannung. Die physische Pinfolge bleibt modellspezifisch.
Miss bei ausgestecktem Stecker benachbarte Adern und die kumulierte Spannung. Negative, fast null, doppelte oder plötzlich volle Packspannung bedeutet: nicht einstecken.
- Eine Messspitze gegen Abrutschen sichern.
- Jeden Wert notieren.
- Übersprungene oder vertauschte Abgriffe suchen.
- Unklare Schritte zuerst klären.
| Messwert | Bedeutung | Aktion |
|---|---|---|
| Gleichmäßige positive Schritte | Folge plausibel | Mit Anleitung abgleichen |
| Negativ | Reihenfolge vertauscht | Bezug finden |
| Nahe null | Offen oder gleicher Abgriff | Verbindung prüfen |
| Doppelter Schritt | Abgriff übersprungen | Korrigieren |
| Plötzliche Packspannung | Falscher Pin | Nicht verbinden |
4. Kabel, Sicherung und Anschlüsse richtig dimensionieren
Die niedrigste bestätigte Dauerstromgrenze von Akku, BMS, Kabeln und Gerät begrenzt das System. Länge, Temperatur, Spitzenstrom und Kontaktqualität bestimmen die Erwärmung.
Ein BMS ersetzt keine Leitungssicherung. Nutze passende Crimpwerkzeuge, Isolierung und Zugentlastung; bei ungewöhnlicher Wärme sofort stoppen.
- Steckerstrom nicht unterschreiten.
- Ringkabelschuhe nicht unkontrolliert stapeln.
- Herstellerdrehmoment nutzen.
- Leitung nahe der Quelle schützen.
5. Kontrollierte Erstinbetriebnahme
Vor dem Einstecken Gesamtspannung und Packspannung vergleichen und die Orientierung erneut prüfen. Die dokumentierte Anschlussreihenfolge, Vorladung oder Weckprozedur befolgen.
Zuerst ohne große Last testen, Ausgang messen und Ladegerät sowie Last einzeln hinzufügen. App-Werte helfen, ersetzen aber keine Prüfung von Sicherung, Kabelquerschnitt und Klemmung.
- Polarität erneut prüfen.
- Alle Zellgruppen bestätigen.
- Unplausible Temperatur stoppen.
- Geräte einzeln zuschalten.
6. Fehler suchen, ohne den Schutz zu überbrücken
Kein Ausgang kann Unterspannung, Überspannung, Überstrom, Temperatur oder einen fehlenden Zellwert bedeuten. Pack, gesteuerten Ausgang und Ladegerät gegen den richtigen Bezug messen.
B- und P- nicht brücken, keine angeschlossene Balancerader versetzen und nicht blind zurücksetzen. Erst die Schutzursache bestimmen.
- Falsche Gesamtspannung: Zellzahl prüfen.
- Fehlende Zelle: Abgriff und Pin prüfen.
- Laden ja, Entladen nein: Porttyp prüfen.
- Unmögliche App-Werte: stoppen.
7. Bei Widersprüchen aufhören
Bei unbekanntem Modell, beschädigter Isolierung, aufgeblähten Zellen, Korrosion, Brandspuren oder unbekannten Reparaturen ist Fachhilfe nötig.
Fotos, Messwerte und Anleitung beim Akku aufbewahren. Eine nicht erklärbare Verbindung bleibt getrennt.
FAQ zur BMS-Verkabelung
Was bedeuten B-, P- und C-?
B- ist meist Packminus, P- der gesteuerte Leistungspfad und C- ein getrennter Lademinus. Die genaue Anleitung entscheidet.
Reichen Kabelfarben?
Nein. Beschriftung, Steckerlage, Durchgang, Spannungsfolge und Herstellerplan prüfen.
Welche Reihenfolge haben Balancerkabel?
Typisch steigen sie vom Minusbezug über jede Zellverbindung an. Die Pinfolge ist modellspezifisch und wird ausgesteckt gemessen.
Warum liefert das neue BMS keinen Ausgang?
Aktiver Schutz, falsche Folge, Weckbedingung, Spannung oder Temperatur sind möglich. B- und P- nicht brücken.
